無人機裝調，組裝調試無人機
2024-12-08 08:36
DB-WRJ02 組裝調試無人機
一、整體介紹
組裝調試無人機為四旋翼布局，飛控位于上下中心板中間位置，對飛控起到很好的保護作用。配有集成電路板，方便各電子模塊的連接。起落架為折疊設計，配有控制模塊，方便教學。電機上安裝有槳座，方便槳葉的安裝與更換。電調置于電機座的正下方，可利用下降氣流對電調降溫。配有多功能遙控器。配有專用工具包，學生可完成組裝、檢修、調試、飛行等教學內容。
機架:軸距550mm
折疊方式：傘折設計
材質：3k碳纖維+7075鋁
控制距離（遙控器）：1800米
最大上升速度：6米/秒
最大下降速度：4.5米/秒
最大水平速度：20米/秒
支持的電子調速器輸出：400Hz 刷新頻率
抗風能力：5級風
最大傾斜角度：35度
懸停精度：水平方向±2.5米，
垂直方向±0.8米。
最大偏航速度：200度/秒
續(xù)航時間：15分鐘
電池電壓：4S（14.8V）5300mah
電池插頭：XT60

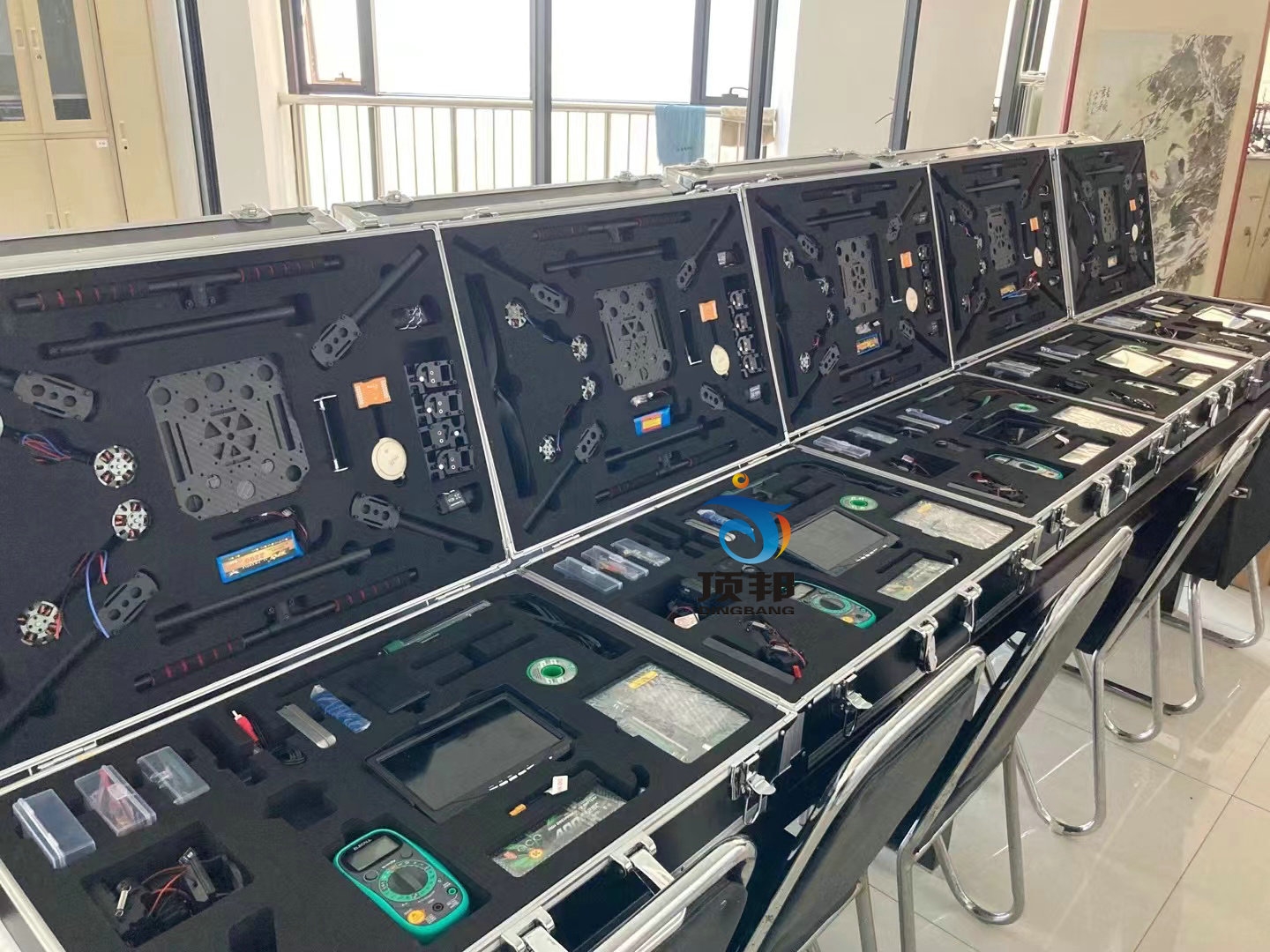

采用模塊化裝箱，配有工具包，包含組裝調試教程；
內置功能：三模式自駕系統(tǒng)；增強型失控保護；低壓保護；支持 S-BUS 接收機；
三、功用
1.主要滿足學生初步認識無人機、了解無人機的結構、系統(tǒng)功能，可參與無人機組裝、檢修、調試、飛行等實訓課程；
2.在裝調的基礎上，本設備可用于學生實操教學，支持視距內手控實操教學。

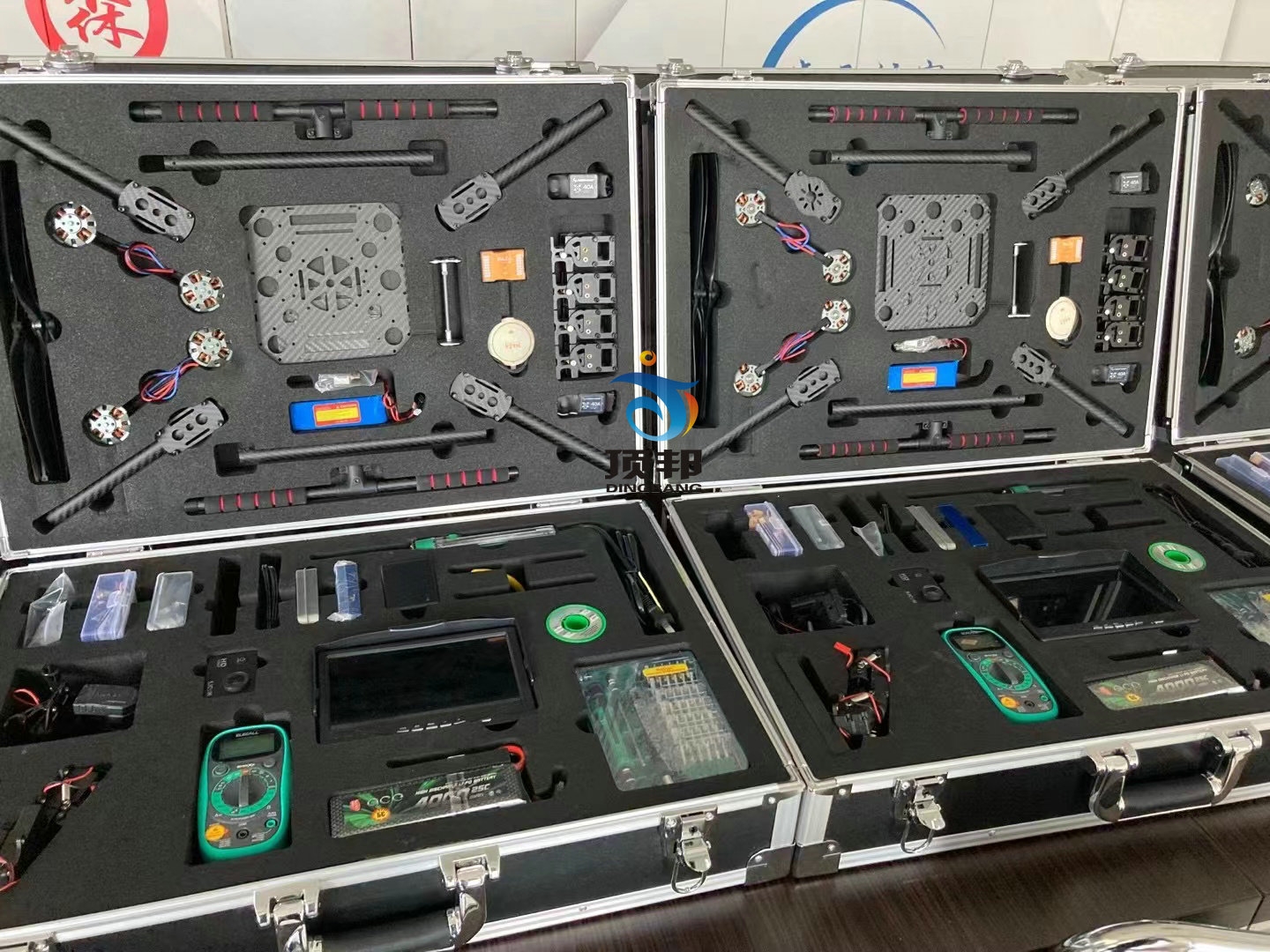

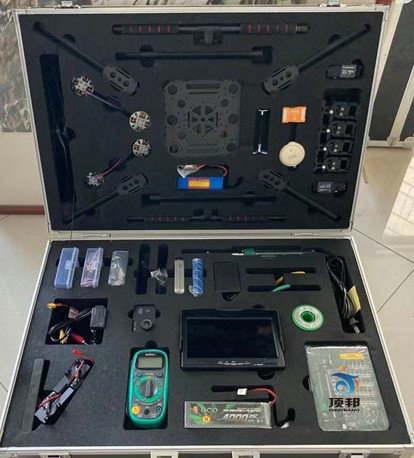

四、配件清單
| 序號 | 配件名稱 | 數(shù)量 |
| 1 | 機體：上下中心板、金屬折疊件、電池板、電動腳架橫桿豎桿、機臂及電機座 | 1 |
| 2 | 電機：帶電機螺絲套裝，子彈頭兩白兩黑、香蕉頭、熱縮子彈頭兩白兩黑 | 4 |
| 3 | 飛控：主控、GPS、LED、PMU、調參線、支架、3M 膠 | 1 |
| 4 | 電機帶子彈頭 | 4 |
| 5 | 電調 | 4 |
| 6 | 3S 2200MAH電池 | 2 |
| 7 | 4S 4000MAH電池 | 1 |
| 8 | 充電器帶電源 | 1 |
| 9 | 圖傳套裝 | 1 |
| 10 | 烙鐵套裝 | 1 |
| 11 | 云臺相機 | 1 |
| 12 | 讀卡器、內存卡 | 1 |
| 14 | 航拍相機 | 1 |
| 15 | 配件盒 | 1 |
| 16 | 線材盒 | 1 |
| 17 | 顯示器 | 1 |
| 18 | 槳葉 | 4 |
| 19 | 工具套裝 | 1 |
