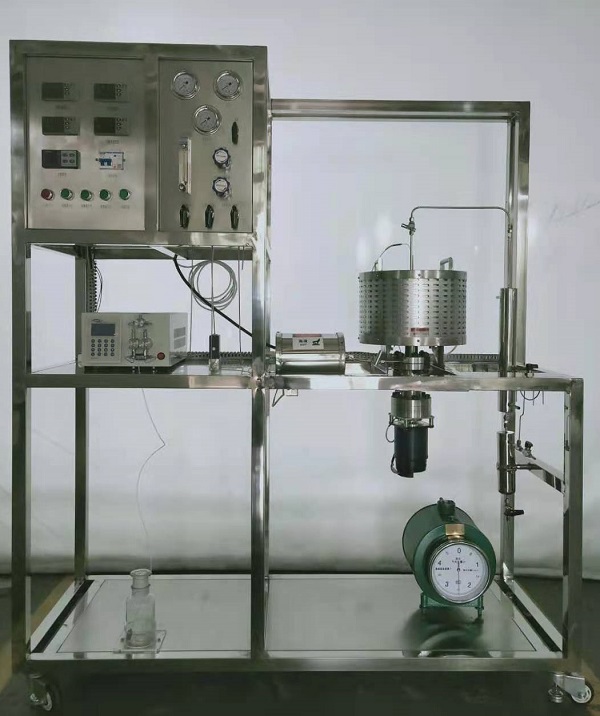

內循環無梯度反應實訓裝置，內循環無梯度反應實驗裝置
2024-08-16 06:58內循環無梯度反應實訓裝置適用于加氫、脫氫、裂化、合成等反應過程；乙醇脫水制乙烯反應動力學測定等。
| 技術指標 | 說 明 | |||
| 裝置功能 |
1、該裝置適用于加氫、脫氫、裂化、合成等反應過程 2、乙醇脫水制乙烯反應動力學測定等。 |
|||
| 主要配置 | 反應器、溫控儀、微量進料泵、壓力表、不銹鋼管路、閥門、流量計、不銹鋼支架、不銹鋼控制屏等。 | |||
| 公用設施 |
水：裝置需冷卻水，自帶和自來水管相連的接口。 電：電壓AC220V，功率3.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 實驗物料：乙醇 |
|||
| 技術參數 |
1、反應器采用304不銹鋼制造，催化劑裝量為5ml，床層內插Φ1mm熱電偶。反應管采用磁力密封，可調式攪拌電機，攪拌轉速0-300r/min。 2、反應器加熱爐：φ250×150mm，開啟式，加熱功率2KW，加熱形式：碳化硅爐管+金屬內襯，最高使用溫度，600℃。 3、反應器溫度由宇電AI智能儀表控制，氣路由穩壓閥、單向閥、流量計、壓力表等組成，反應后氣體用常壓六通閥取樣分析。 4、液體進料采用微量進料泵，液體經過預熱器加熱后，和氣體混合進入到反應器內。 5、最高使用溫度：600℃；使用壓力：0~0.2MPa；液體進料量：0.01-9.99ml/min。 6、最大進氣量：500ml/min或按用戶要求配置； 催化劑最大裝填量：5ml；可實現乙醇?xì)庀嗝撍埔蚁﹦恿W(xué)測定。 7、外形尺寸：1200×600×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。 |
|||
|
測控組成 |
變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 電機轉速 | 霍爾開關 | 轉數顯示儀 | 調速器 | |
| 氣體流量 | 轉子流量計 | 轉子流量計 | 手動調節 | |
| 乙醇加入量 | 蠕動泵 | 數字流量顯示儀 | 轉速調節 | |
| 預熱器加熱溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | |
| 反應器加熱溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | |
| 反應溫度 | K型熱電偶 | 數字溫度儀表 | 無 | |
