一、實驗室名稱
機械制圖測繪實訓室
機械制圖測繪實訓室是機械、機電及相關專業的基礎核心課程《機械制圖》的重要實訓基地。它主要為本專業學生提供《機械制圖》、《機械零部件測繪實習》等課程良好的實訓環境以及專業內的課程設計的場所。
在實訓室內，學生可以接觸到各種制圖工具和設備，如制圖桌、繪圖工具、測繪零部件、測量及拆裝工具等。這些設備能夠支持學生進行手工繪圖、零部件測繪等實驗。實訓室的目標是幫助學生加深對制圖課程中形體分析法的理解，培養學生的空間想象能力，并學習機械零部件測繪方法，從而加強他們的實踐動手能力。
此外，實訓室還承擔了學生參加制圖、建模、創新設計等各類水平層次學科競賽的訓練任務。通過實訓，學生可以掌握各種手工繪圖工具的使用，培養機械制圖（手工）的能力與技巧。
二、實驗室建設需求分析
機械制圖測繪實訓室是高校培養技術應用型人才的重要校內場所，而制圖類課程的教學、設計和實驗教學，面向我校4個相關本科專業及8個�？茖I(yè)授課，是機械、機電、車輛類學生必修的技術基礎課，具有較強的理論性、實踐性、綜合性和創新性，在培養和增強學生對機械技術工作的適應能力方面具有劇組輕重的作用。制圖是大一新生最先接觸到的專業課，好奇激發了學生的學習興趣，但抽象、難學也是學生第本課程的主要評價。
目前我院已有的制圖室承擔了部分專業該課程的教學任務，但是作為應用型本科機械及車輛類專業，教學目標不但是本課程知識的掌握，更重要的是動手實踐和創新設計能力的培養。培養應用型人才就是要提高學生的動手能力，在原有簡單模型觀察的基礎上，構建多層次實驗教學體系，引導學生進行有目的、有步驟的實踐學習，提高學生應用能力。
總之，目前學院制圖室存在的問題如下
1.制圖室建設不規范，不能為學生提供一個獨立的制圖空間；
2.制圖室實驗器材不齊全、不系統，無法有效承擔本科教學任務；
3.制圖室實驗器材和制圖工具不齊全，數量不夠；
4.制圖室實驗設備落后；
三、制圖室功能與要求
1.功能
制圖室面向機械設計制造及其自動化、車輛工程、電氣自動化、土木工程等工科類專業制圖課程設置的基礎實訓室。可以進行零部件的測繪：把零件進行分類，繪制所有圖形的三維和平面圖，讓學生進行作業和訓練、學生可以進行裝配體的拆裝和測繪，實現《工程圖學》課程的“教、學、做”一體化教學；可以進行以設計、測量、手工繪圖為一體的綜合訓練，幫助學生掌握各種手工繪圖工具的使用，完成減速器的拆裝與設計、夾具的拆裝與設計等專業課程實踐環節的教學任務，提高學生機械制圖能力的培養與技巧的掌握。通過在本實訓室的學習，可以進行傳統手工繪圖訓練、完成制圖課程學習任務、完成課程設計、畢業設計，能夠建立空間想象力和空間分析能力，掌握機械零部件的結構設計及圖形表達的基本知識,能夠培養學生掌握國家制圖規范，了解手工繪圖步驟與手工繪圖基礎能力，達到對實物進行拆裝和測繪的技能。
2.要求
根據相關課程理論教學及實踐教學需要，制圖室需配備用于機械制圖類課程的機械制圖實訓桌、機械制圖工具、機械制圖教學工具、機械制圖示教陳列柜、制圖模型及用于實踐教學的減速器及拆狀臺、夾具模型、裝配體模型等。
四、主要完成的實訓內容
1.實訓內容包括：典型零部件的三視圖繪制、零件的表達方式、標準件的繪制、機械裝配體的拆裝和繪制及拆裝和測繪工具的使用。本實訓室制圖課程中的技能訓練部分都要在此進行。首先可以進行零部件的測繪，把零件進行分類，繪制所有圖形的三維和平面圖，讓學生進行作業和訓練；其次，還有配置一部分裝配體，進行拆裝和測繪。
2.可實現實訓項目：
1.機械制圖測繪實訓
本實訓室作為機械制圖課程的實訓基地，制圖課程中的技能訓練都要在此進行。可以進行零部件的測繪，把零件進行分類，繪制所有圖形的三維和平面圖，讓學生進行作業和訓練；還有配置一部分裝配體，進行拆裝和測繪。實現《機械制圖》課程的“教、學、做”一體化教學；幫助學生掌握各種手工繪圖工具的使用,提高學生機械制圖（手工）能力的培養與技巧的掌握；利用繪圖室可以進行傳統手工繪圖訓練、完成機械制圖課程學習任務、完成課程設計、畢業設計。
2.減速器拆裝實訓如對各種減速器進行拆卸、裝配、測繪等。
3.機械設計實訓 ① 軸系機構創意設計實驗；② 軸系機構模擬設計實驗；③ 軸系機構分析實驗；④ 軸系零件測繪實驗；⑤圓柱齒輪減速器的設計等。
五、主要設備及裝置：| 產品名稱 |
數量 （套） |
| DB-01A齒輪范成儀 | 10 |
| CJDJ-01B 齒輪范成儀 | 10 |
| DB-JHS 組合式軸系結構設計實驗箱 | 10 |
| DB-MX05 減速器模型 | 5 |
| DB-MX20 機械制圖教學模型 | 3 |
| DB-R03 豪華型工程制圖實驗室設備(教師) | 1 |
| DB-R03 豪華型工程制圖實驗室設備(學生) | 60 |

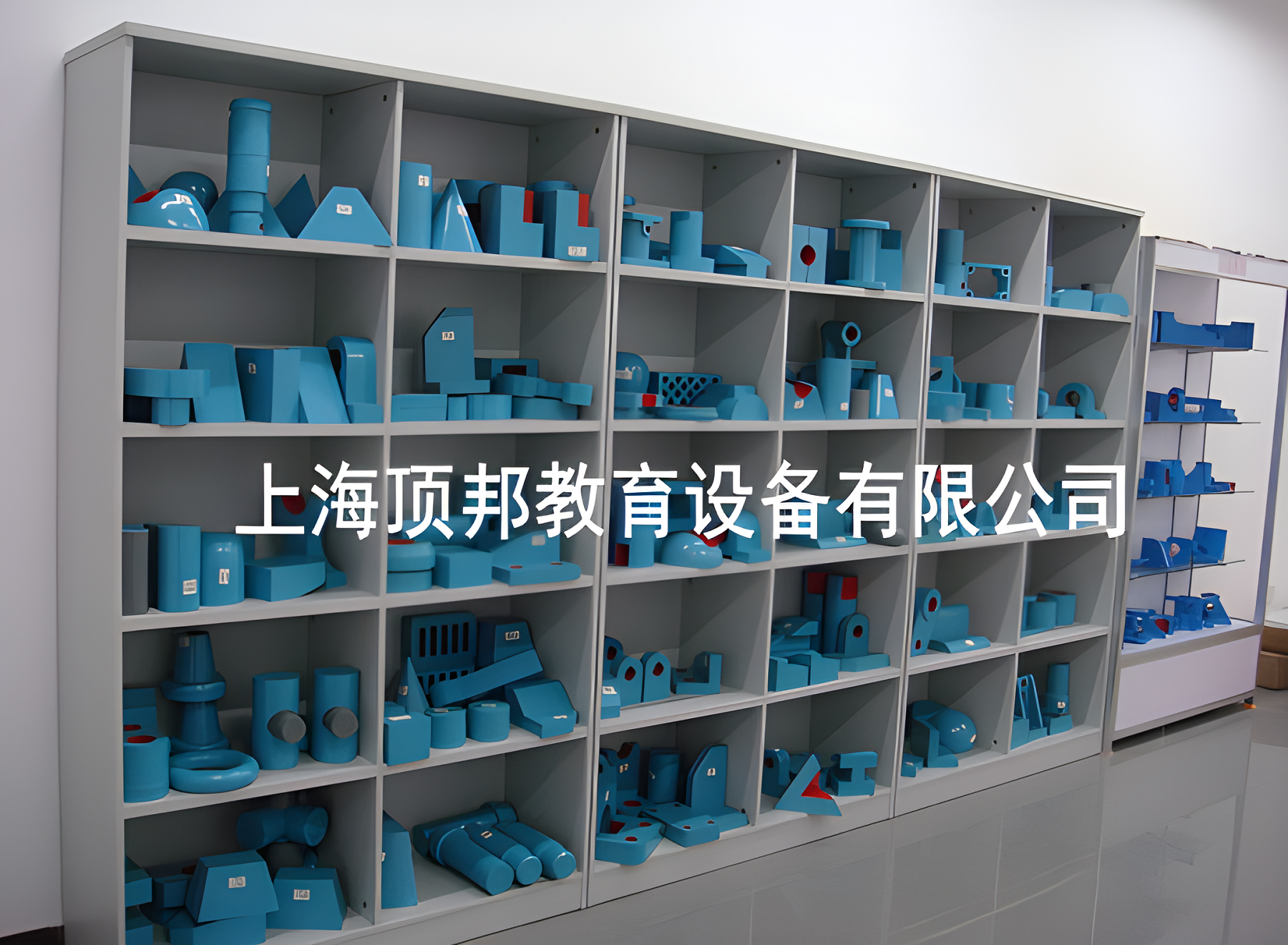

| DB-16 機械制圖陳列柜 | 1 |
| DB-MX62 機械制圖測繪模型實驗箱 | 2 |
| 制圖模型玻璃展示柜 | 4 |

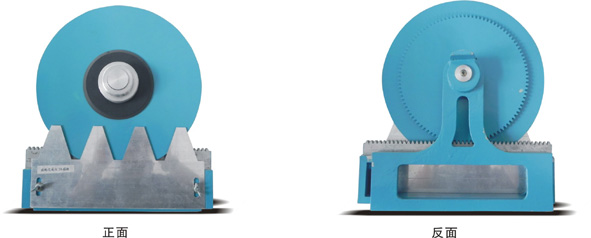

DB-01A 齒輪范成儀

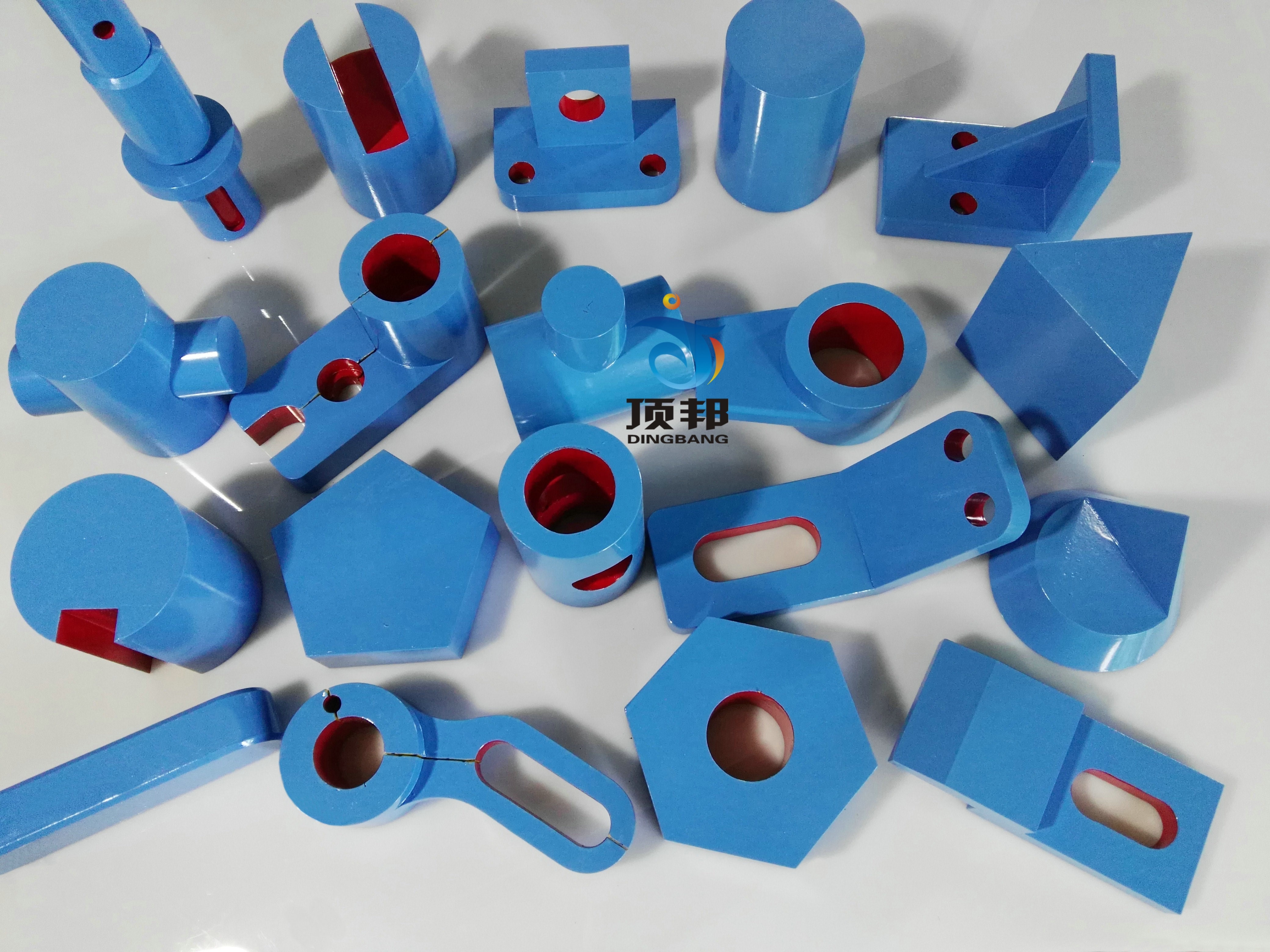

DB-MX20 機械制圖教學模型
